Tutoriel : Comment Démonter la Wii U
Pré-requis :
– Tournevis tri-wing (cliquez ici pour le voir)
– Tournevis Cruciforme
– lame ou exacto (cutter)
Manipulations :
1. Il est très important de ne pas laisser de DVD à l’intérieur de la Wii U, car cela bloquera une vis permettant d’ouvrir le lecteur.
2. Prenez votre lame et enlevez délicatement les autocollants qui cachent les vis de la coque. Vous remarquerez qu’il y a un autocollant plus gros que les autres.
3. Maintenant enlevez les 6 vis que vous voyez sur la photo ci-dessous.

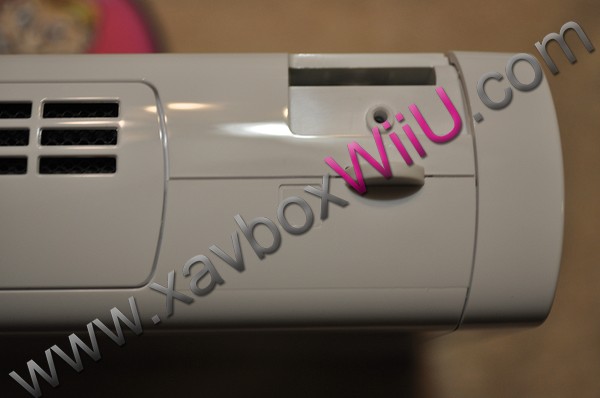

4. Maintenant enlevez la Pile de l’horloge, les autocollants et les 2 autres vis.
5. Maintenant glissez la partie supérieure de la coque vers l’arrière de la console.
6. Vous aurez 3 vis tri-wing à enlever.

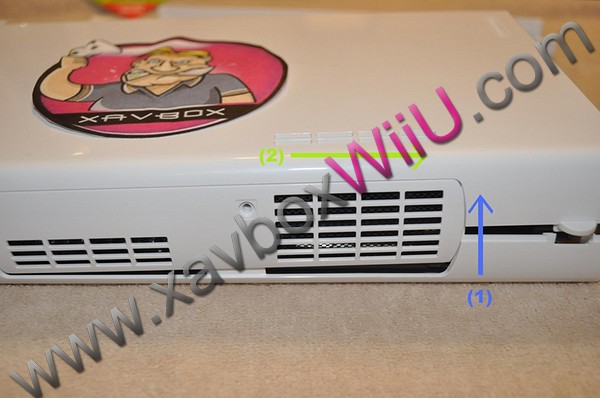

7. Reposez la console sur votre table comme sur la photo ci-dessous et soulevez la coque en débutant par l’arrière de la console. Faite attention a la façade car elle est retenue par deux vis à l’intérieur.
Puis glissez la coque vers l’arrière.

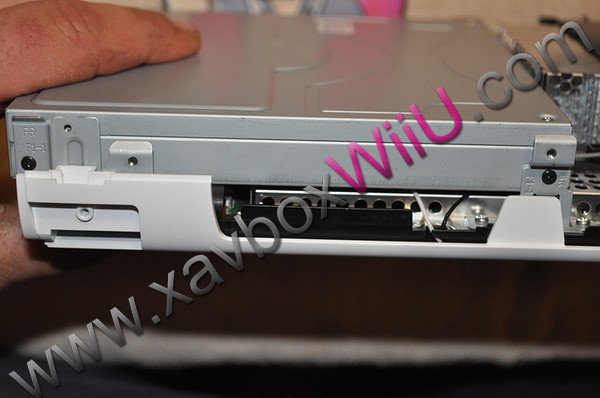

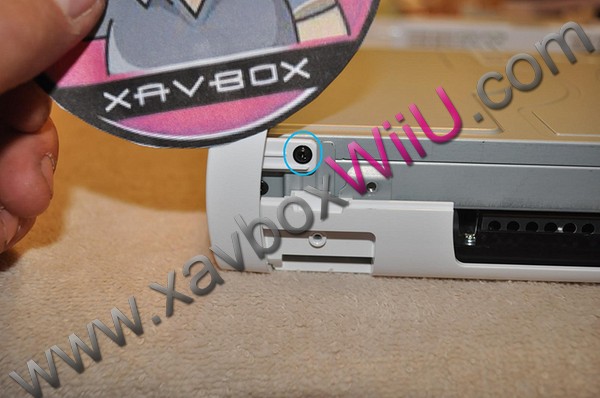

8. Pour enlever la façade vous devrez enlever les deux vis noires de chaque côté du lecteur.

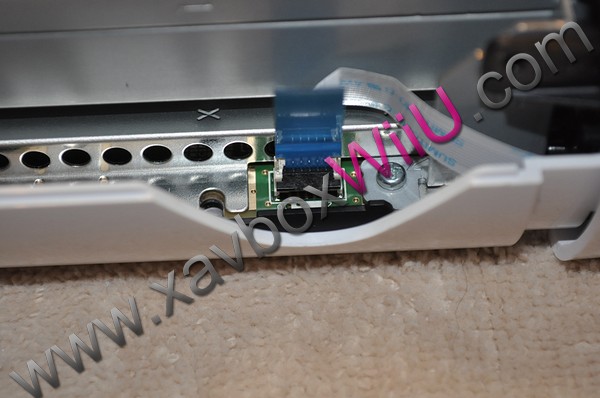

9. Maintenant débranchez le câble ribbon de la façade en soulevant le plastique noir du connecteur.
10. Nous pouvons maintenant accéder à l’intérieur de la console. Pour enlever le lecteur nous devons enlever les quatre vis qui sont situées aux quatre coins du lecteur.
11. Faites attention à la nappe située sous le lecteur. Les nouvelles Wii U ont seulement une nappe et non deux comme la Wii.

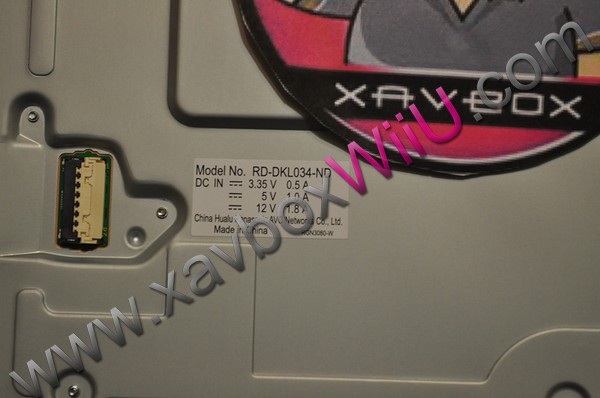

12. Sur cette photo nous pouvons voir que le lecteur est fabriqué par Panasonic.
13. Démontons le lecteur de cette bête, enlevez les deux vis sur la coque de métal du lecteur et ouvrez la.

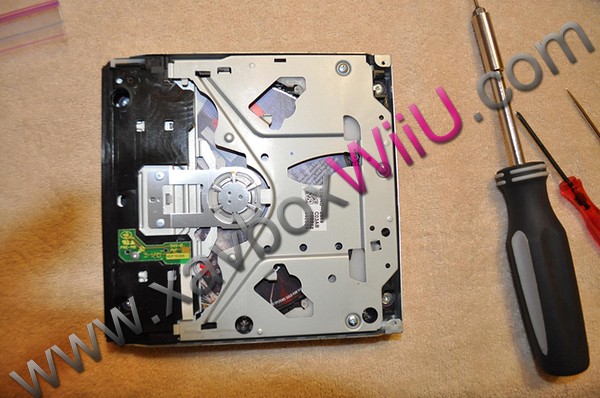

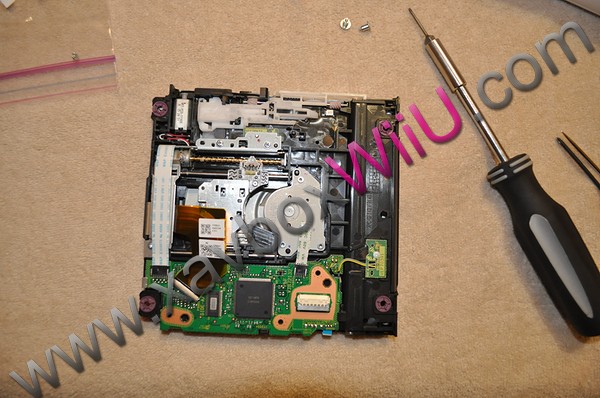

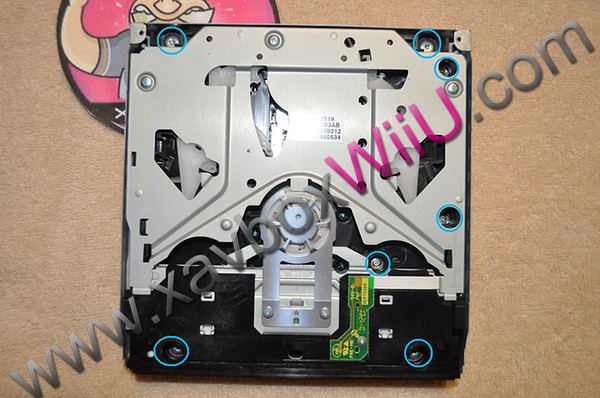

14. Pour accéder au PCB du lecteur nous devons enlever sept vis. Regardez les deux photos ci-dessous vous comprendrez pourquoi il ne doit y avoir aucun DVD dans la console.

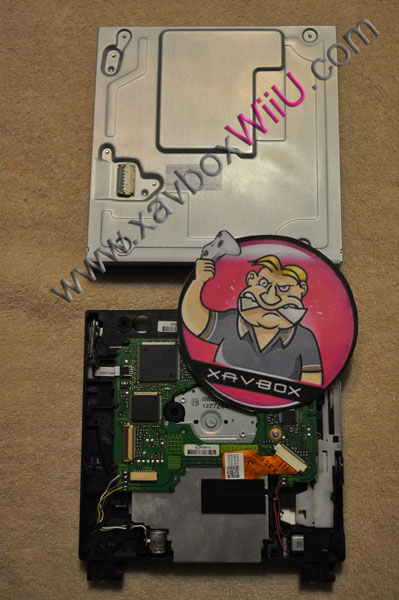

15. Enlevez la deuxième partie de la coque de métal. Vous avez maintenant accès a votre PCB.
Voici quelques photos de la Wii et la Wii U

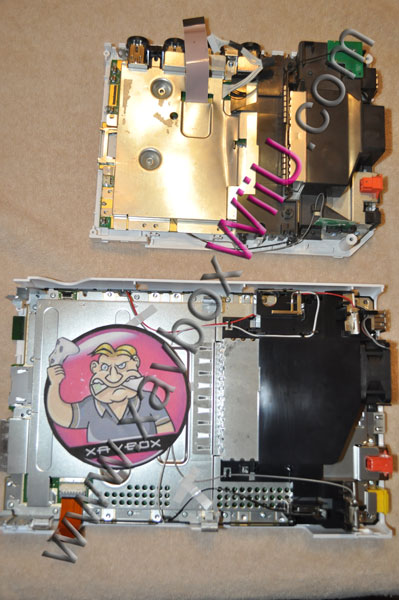

Console sans lecteur, vous remarquerez que la Wii U et plus longue que la Wii.
Comparatif des lecteurs Wii U et Wii
Discuter-en sur notre forum
Si un incident devait se produire lors du démontage, rendant votre Wii U inutilisable, Xavbox et son équipe ne pourront être tenus pour responsables.
